常見的氣動閥門包含不銹鋼氣動蝶閥、硬密封蝶閥、軟密封蝶閥、碳鋼蝶閥等，氣動蝶閥常被作為切斷閥運用，氣動蝶閥流量特性趨直線，調理功能好。氣動蝶閥蝶板安裝于管道的直徑方向，只需旋轉９０°即可快速啟閉。下面就由小編來給大家詳細介紹一下氣動蝶閥的優勢和特點以及氣動蝶閥安裝分析。
一、氣動蝶閥的優勢和特點
氣動蝶閥在運用中，通過蝶板的滾動完結閥門啟閉，常用于大中口徑的管道中運用。
１、不銹鋼氣動蝶閥密封件可替換，且密封牢靠到達雙向密封。
２、法蘭氣動蝶閥細巧簡便，簡略拆裝及修理，并可在任意位置裝置。
３、對夾氣動蝶閥結構簡略、緊湊，操作扭矩小，９０°回轉敞開敏捷。
４、軟密封氣動蝶閥蝶板與閥桿的銜接選用無銷釘結構，克服了有可能的內走漏點。
５、硬密封氣動蝶閥蝶板外圓選用球面造型，提高了密封功能的一起也延長了閥門的運用壽命，在帶壓?jiǎn)㈤]５萬次以上仍能保持零走漏。
６、氣動蝶閥流量特性趨直線，調理功能好。
７、氣動蝶閥蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。
８、硬密封蝶閥可規劃成法蘭銜接和對夾銜接。
二、氣動蝶閥安裝分析

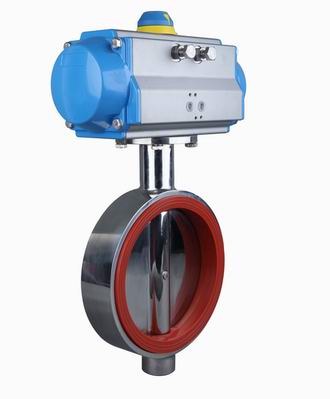

１、氣動蝶閥是由氣動執行器和蝶閥組成。進口氣動蝶閥是用隨閥柑轉動的圓形蝶板做啟閉性，以實現啟用動作的氣動閥門主要做截?cái)嚅y使用，亦可設計成具有調節或段閥兼調節的功能，目前蝶閥在低壓大中口徑管道上的使用越來越多。
２、蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為０°－９０°之間，旋轉到９０°時，閥門則處于全開狀態。蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。
３、而且只需旋轉９０°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。氣動蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。
４、蝶閥有彈密封和金屬的密封兩種密封型式。進口蒸汽減壓閥 彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。
５、采用金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性密封則具有受溫度限制的缺陷。
６、如果要求蝶閥作為流量控制使用，主要的是正確選擇閥門的尺寸和類型。蝶閥的結構原理尤其適合制作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。
７、常用的蝶閥有對夾式蝶閥和法蘭式蝶閥兩種。對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，法蘭式蝶閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭連接在管道法蘭上。
以上就是小編給大家介紹的氣動蝶閥的優勢和特點以及氣動蝶閥安裝分析。閥 進口電動蝶閥 希望今天的總結能幫到大家。有問題可以在網站下方留言咨詢哦。
