選型指導
閥體材質：WCB、304不銹鋼系列、316不銹鋼系列
公稱通徑：DN25-250mm
壓力范圍：國標(PN1.6、4.0、6.4Mpa)、美標(Class150、300)
執行機構：AT型(雙作用、單作用)、AW型(雙作用、單作用)
附件選擇：電磁閥，空氣過濾減壓閥，手輪機構，限位開關，閥位傳送器，閥門定位器，保位閥，其它。
進口氣動對夾式V型球閥是一種直角回轉的高級控制閥，其主要作用作調節閥使用，也可作開關閥使用。V型閥芯設計成帶有特殊形狀的V型缺口，所以具有很大的剪切力及自潔功能，尤其適用于含纖維或有微小固體顆粒狀的介質的控制
產品特點

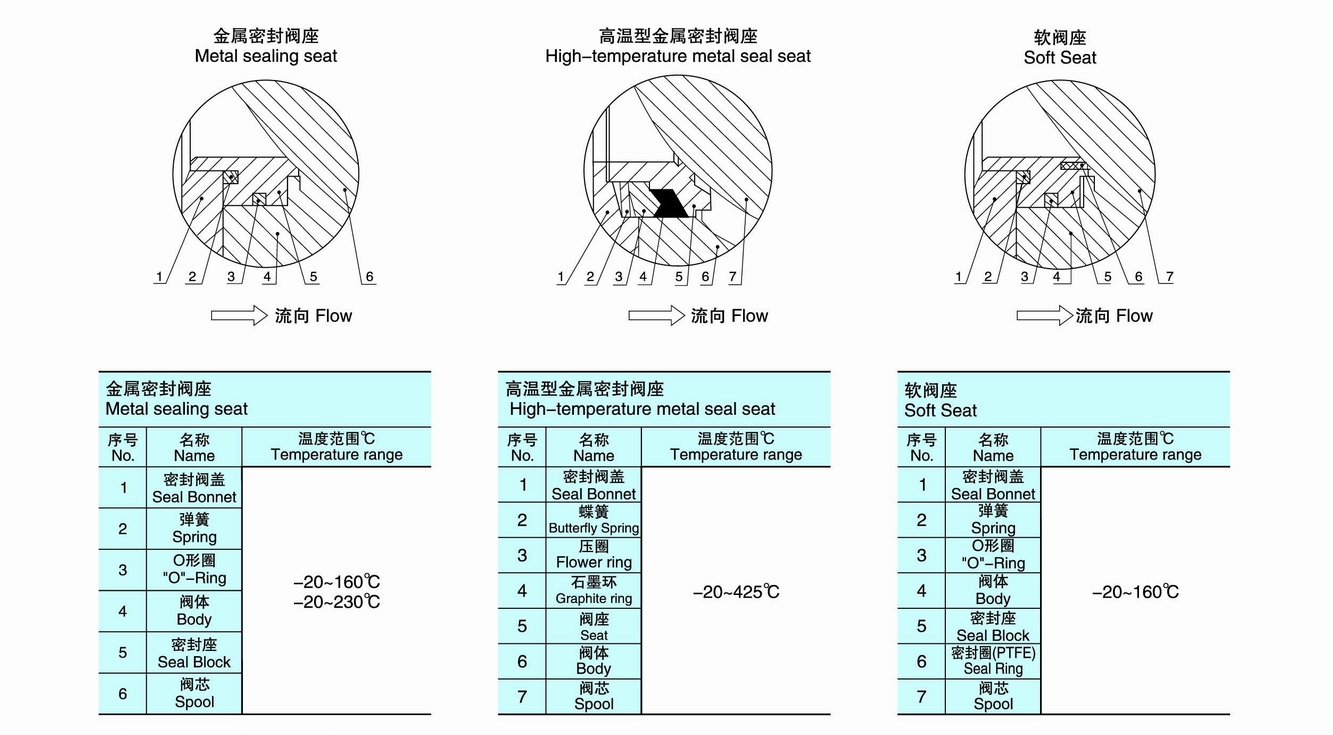

1、具有彈性負荷壓力輔助密封座保證閥座與球芯自努至終的緊密接觸。
2、具有整體式的閥體結構，不存在產生潛在泄漏的可能。
3、具有等百分比特性，有很寬的控制范圍和特別穩定的控制過程，可廣泛用應于多種工藝流程中。
4、閥桿和球芯采用漸開線花鍵連接，當齒廓受載時，齒上有徑向力能起自動定心作用，且各齒受力均勻使之強度高、壽命長。
工作原理：
進口氣動對夾式V型球閥具有特殊形狀的固定式V型切口球體和可調金屬閥座結構，當閥關閉時，V型切口與閥座形成楔形剪切作用，可防止球體和閥座之間污物產生的卡死現象，具有自清結功能，特別適用于含纖維料漿，污水和粘性顆粒的介質，配以閥門可實現連續調節，并具流阻小，調節范圍廣，是一種用途廣泛高質量的調節閥。
技術參數 ：
|
口徑范圍 |
DN25～DN600 (1"～24") |
|
壓力范圍 |
PN1.6～6.4MPa |
|
溫度范圍 |
-40℃～+425℃（可選） |
|
材質可選 |
碳鋼、不銹鋼、雙相鋼 |
|
密封材料 |
PTFE、PPL、金屬+STL |
|
連接方式 |
法蘭、對夾 |
|
驅動方式 |
氣動執行器 |
|
控制方式 |
開關型ON/OFF、調節型4-20mA或1-5V |
|
可選附件 |
電磁閥、限位開關、減壓閥、定位器、手輪機構、保位閥、快排閥。（注明是否防爆） |

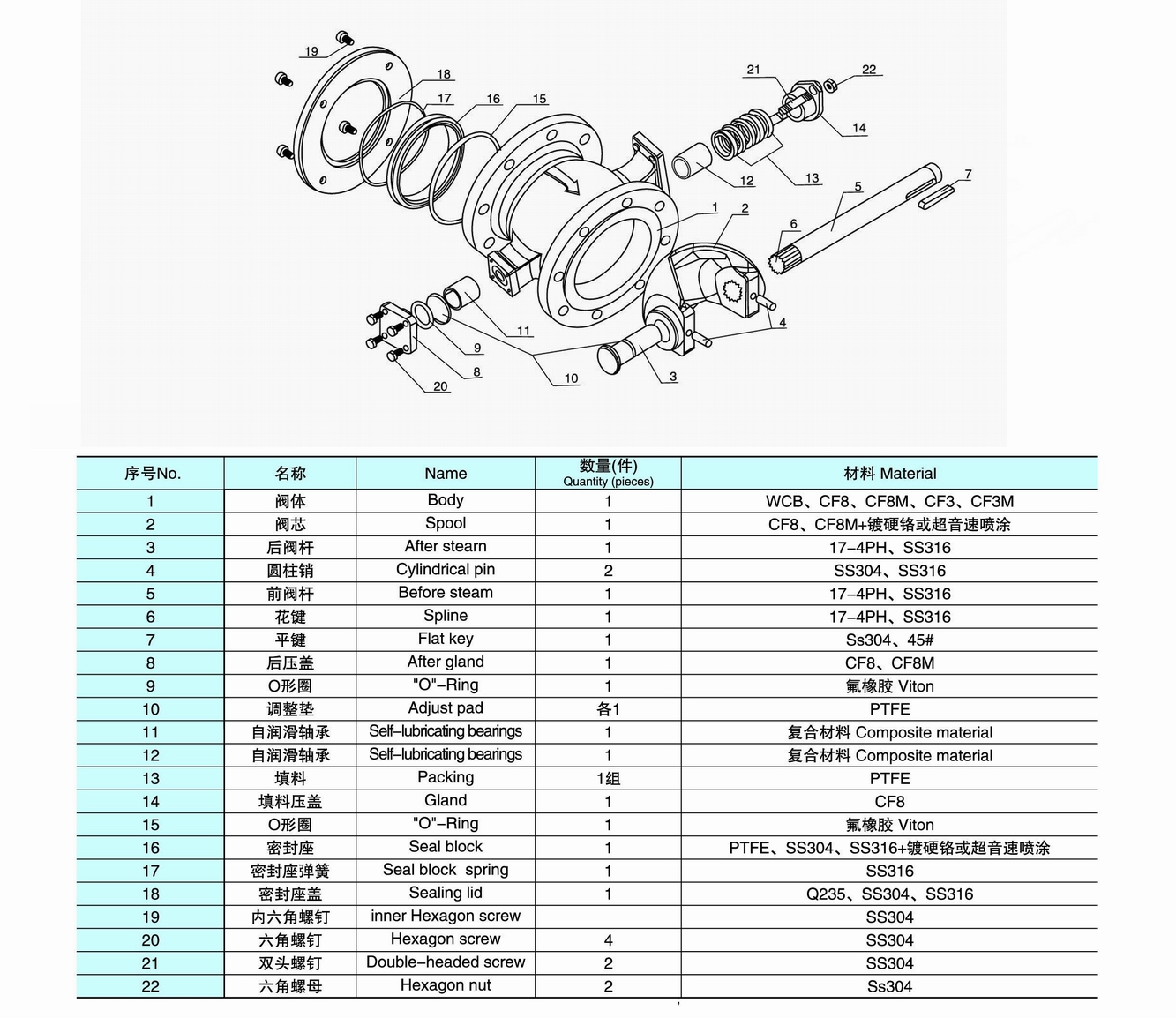

主要零件材料：

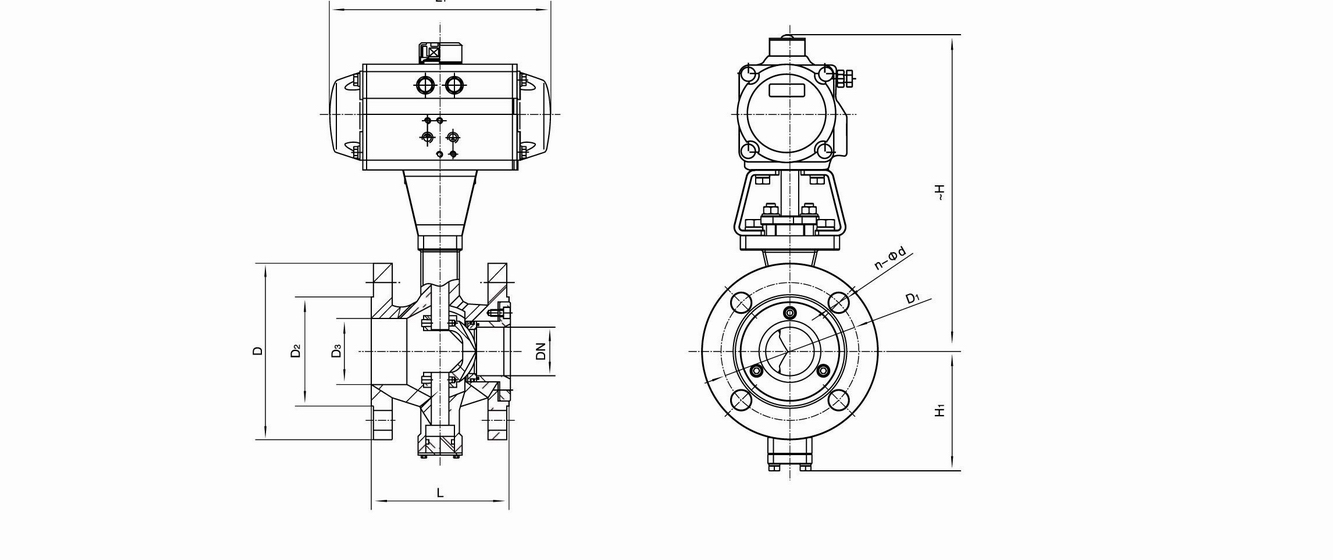

進口氣動對夾式調節球閥結構尺寸：
|
公稱通徑 |
DN |
L |
L1 |
H |
D |
D1 |
|
25 |
102 |
159 |
260 |
87 |
115 |
38 |
|
32 |
62 |
159 |
267 |
87 |
78 |
42 |
|
40 |
62 |
211 |
292 |
87 |
85 |
50 |
|
65 |
90 |
248 |
332 |
97 |
100 |
60 |
|
80 |
100 |
269 |
359 |
112 |
130 |
94 |
|
100 |
115 |
345 |
394 |
122 |
158 |
110 |
|
125 |
129 |
409 |
410 |
142 |
180 |
135 |
|
150 |
160 |
438 |
461 |
165 |
216 |
165 |
|
200 |
200 |
550 |
509 |
195 |
268 |
210 |
|
250 |
240 |
633 |
572 |
237 |
325 |
260 |
